Kompresörler

Kompresörler medikal hava santrallerinin temel bileşenlerindendir ve ortam havasını sıkıştırarak basınçlı hava tanklarına gönderir.
Genellikle yağlı ve yağsız pistonlu tip kompresörler kullanılır, kapasiteleri 2.1 l/s ile 31.7 l/s arasında değişir ve güç oranı 1,5 kW ile 15 kW aralığındadır.
Yağlı vidalı kompresörler büyük hastanelerde tercih edilebilir, bunlar 8 l/s ile 222 l/s arasında kapasiteye sahiptir ve güç oranı 7,5 kW ile 75 kW arasındadır.

Kompresörler, duplex, triplex veya quadruplex sistemlerde kullanılarak, her biri tek başına tüm sistemi çalıştıracak şekilde seçilir.
Küçük sistemlerde kompresörler tank üzerine montajlı olabilirken, büyük kapasiteli sistemlerde ayrı ayrı yerleştirilir ve kolektör aracılığıyla bağlanır.

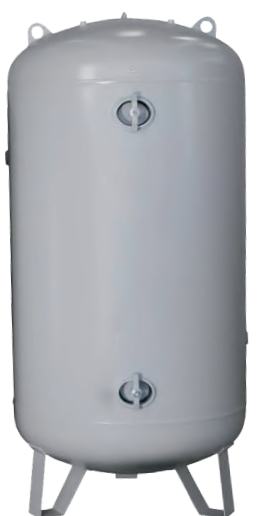

Basınçlı Hava Tankı

Hava depoları çelikten üretilir ve genellikle 6 mm çevre ile 8 mm konveks bölüme sahiptir. Maksimum dayanabileceği basınç 18 Atm, çalışma basıncı ise 10 Atm'dir.
Cihaz, BS 5169 standartlarına uygun olarak üretilmiş ve belirlenen prosedürlere göre test edilmiştir.
Tank kapasiteleri 300 ile 3000 litre arasında değişir. Tank kapasitesi, HTM 2022 standardına göre hesaplanan santral çıkış kapasitesinin 1 dakikada litre olarak yarısı kadar olmalıdır.

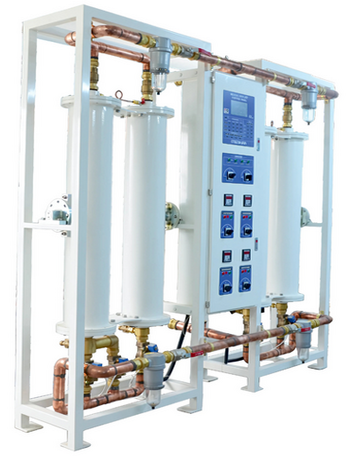

Kimyasal Tip Hava Kurutucu

Kurutucular, kompresör tarafından üretilen sıkıştırılmış havayı normal nemlilik düzeyine çeker ve diğer parçaların sisteme girmesini engeller. Elektrik, yalnızca motorlu vanaların çalışması için kullanılır; kurutucu ise kimyasal bir işlemle çalışır. Kurutucu silindiri, akı nem tutucu kimyasal maddeyle doldurulmuştur ve rejenerasyon sistemiyle çalışır. Kurutulan havanın %10-15'i, bu kimyasal maddelerin kurutulmasında kullanılır.
Kurutucuların 50, 100, 150 ve 200 m³/h kapasiteli modelleri mevcuttur. Santralin kapasitesine göre, duplex ve simplex olmak üzere iki farklı çeşit bulunur.

Su filtresi:
Medikal hava içindeki suyu tesisata iletilmeden önce son kez filtreleyen elemanlardır.
Kurutucuda 4 adet su ve partikül tutucu filtre bulunur.

Selenoid Valf:
Her döngüde kurutucu tüplerin çalışma sırasını otomatik olarak belirler ve kontrol paneli içindeki yazılım ile yönetilir. Sistem, birinci kurutucu tüp grubunu aktif hale getirirken, diğer tüp grubunu beklemede bırakır. Hava geçişi, beklemede olan tüp grubuna kapatılır.
Tüpler arası mekanik by-pass sayesinde, aktif olan tüp grubundaki havanın %10-15’lik bir kısmı, beklemede olan tüp grubuna geçer. Bu, beklemedeki tüplerin içindeki kimyasal kurutucu maddelerin kuru kalmasını sağlar. Elektrik kesintisi durumunda, sistemin geçici olarak gaz tesisatını beslemesi için bir mekanik by-pass mekanizması bulunur ve bu mekanizma da selenoid vana ile kontrol edilir.

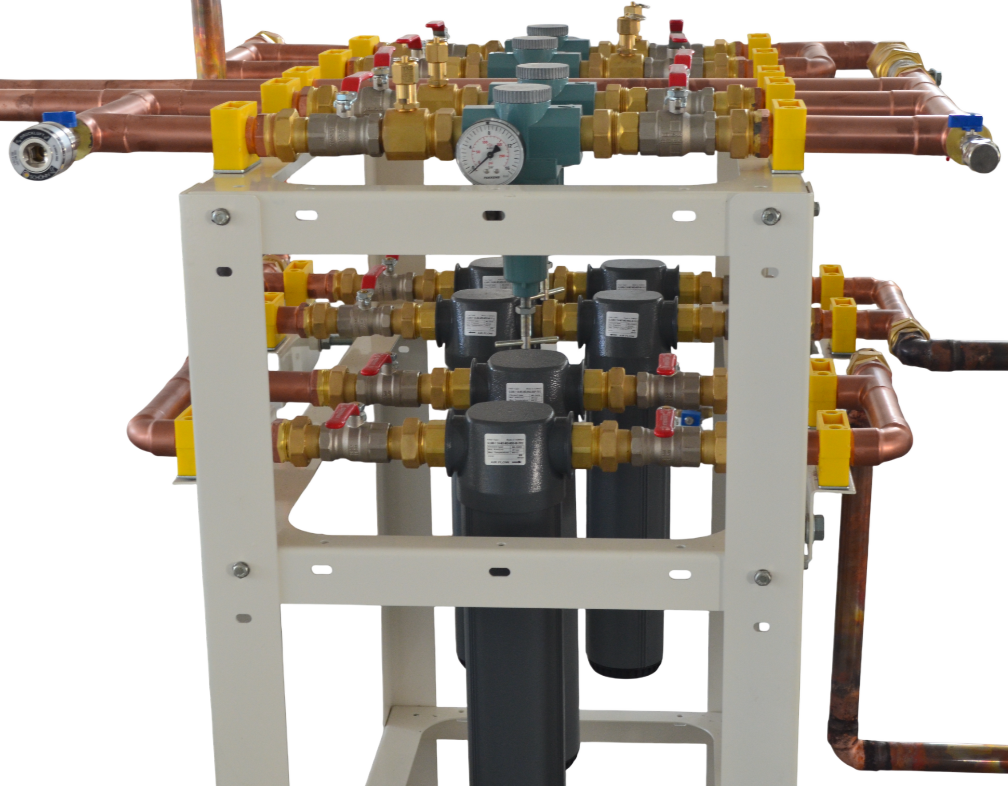

Havayı Solunabilir Yapan Bakteri Filtre Grubu

Sıkıştırılmış hava sistemlerinde kirlenmeye karşı koruma sağlamak için kurutucular ve filtreler kullanılır. Özellikle hastane tesisatlarında ISO 8573 Class 1.3.1 standartlarına uygun hava sağlanması önemlidir. Basınçlı hava filtreleri, sıfır gözenekli alüminyum şaseye sahip olup, korozyona dayanıklı epoksi kaplama ile uzun ömürlüdür ve özel uygulama gereksinimlerini karşılamak üzere yapılandırılabilir.

1. Aşama Filtreleme:
Yedekli duplex mekanizması sayesinde bakım veya onarım durumunda sistem durdurulmadan filtrasyon devam eder.İlk aşamada, medikal hava içindeki su ve kirleticiler uzaklaştırılır, böylece daha kuru hava kimyasal kurutuculara iletilir ve onların performansı artırılır.
2. Aşama Filtreleme:
Yedekli duplex mekanizması sayesinde bakım veya onarımda filtrasyon devam eder. İkinci aşama, yağ ve aktif karbonun medikal hava içinden uzaklaştırılmasını sağlar, böylece hava daha temiz hale gelir.

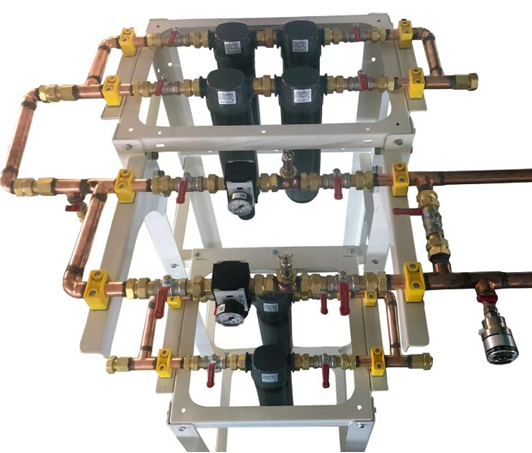

4-7 Bar Regülasyon Grubu

Kurutulmuş hava regülasyon grubuna gelir ve gereken basınç seviyesine ulaşır.
İstenilen yerlere 4 bar ve 7 bar olarak gönderilir. 4 bar hava bazı medikal aletleri kullanırken ve yoğun bakım ünitelerinde kullanılır. 7 bar hava ise bazı ameliyat aletlerinin kullanılmasında ve bazı pendant çeşitlerini hareket ettirmekte kullanılır.

Dew Point & Basınç Sensörü

Dew Point Sensörü (Çiy Noktası Sensörü), havadaki su buharının yoğunlaşmaya başladığı sıcaklığı ölçen bir cihazdır ve bu sıcaklık, havanın nem kapasitesinin sınırına ulaştığını gösterir. Medikal hava sistemlerinde ise nemin çok düşük seviyelerde tutulması hayati önem taşır, çünkü yüksek nem, bakterilerin üremesine ve ekipmanlarda korozyona neden olabilir.

Hava santrallerinde, tıbbi gazların belirli bir basınç seviyesinde tutulması gerekir. Basınç sensörleri, bu basınç seviyelerini sürekli izler ve kontrol eder. Eğer basınç normalin dışına çıkarsa, sensörler uyarı vererek sistemin doğru çalışıp çalışmadığını kontrol etmeye olanak sağlar.
Ölçülen nem ve basınç değerleri kullanıcı panelinde gösterilir.
