MEDİKAL BASINÇLI GAZ BESLEME SİSTEMLERİ

Medikal Vakum Santrali, hastanelerin ameliyathane, yoğun bakım ünitesi, hasta odası gibi departmanlarında, güvenli ve devamlı bir vakum kaynağı sağlamak için kullanılır. Vakum pompaları, hastaneler için gerekli olan medikal vakumu sağlamak amacı ile kullanılır.

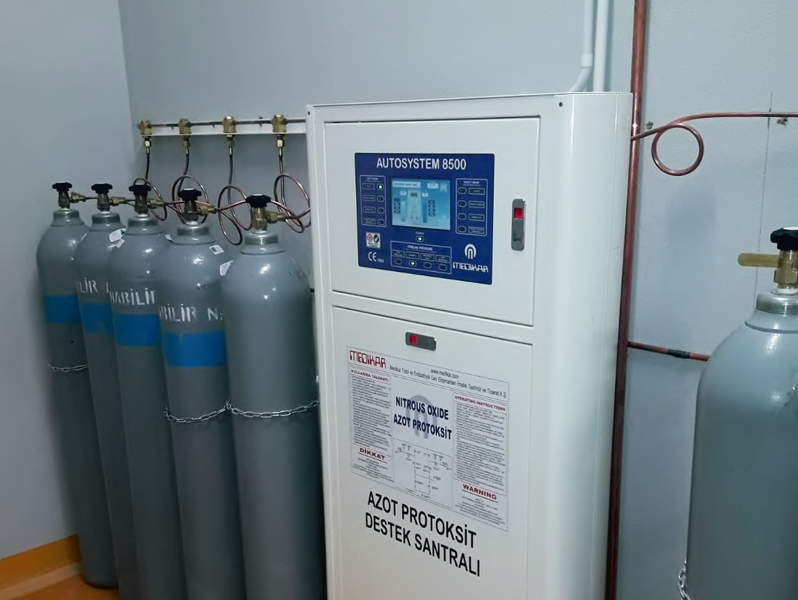

O2 / N2O Santrali

➝ Medikal Basınçlı Gaz Besleme Sistemleri; hastanelerde oksijen, azot, azot protoksit, karbondioksit, medikal hava, cerrahi hava ve diğer gazları sağlamak için kullanılır.
➝ Bu sistemlerin çalışma prensipleri benzerdir; tek fark, her bir santralde kullanılan tüplerdir.
➝ Santral içerisinde iki adet yüksek basınç regülatörü bulunur.
➝ Gaz geçişi, motorlu vanalar aracılığıyla otomatik olarak sağlanır.
➝ Tüm regülatörler, emniyet vanaları sayesinde yüksek basınca karşı korunur.

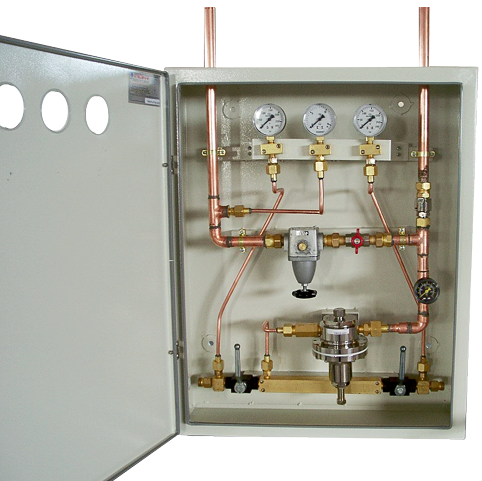

Manuel Manifold Sistemi

➝ Genelde düşük kapasiteli hastanelerde oksijen, azot protoksit ve hava ihtiyacını bir kaynaktan temin etmek için kullanılır.
➝ Santral içerisinde 1 veya 2 adet 120 m³/saat kapasiteli yüksek basınç regülatörü bulunur.
➝ Tüplerdeki basınç durumları manometreler ile izlenebilir.
➝ Manuel kontrol paneli üzerinde tüplerin durumunu gösteren göstergeler mevcuttur.
➝ Manuel çalışabilir bir sisteme sahiptir.

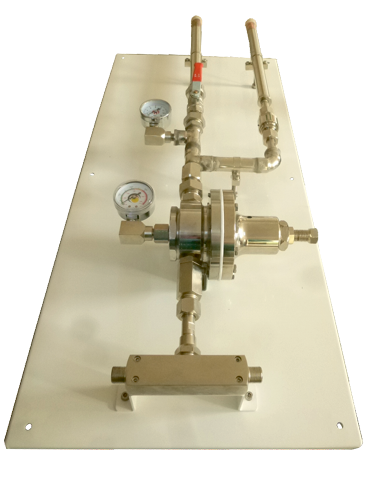

Acil Destek Manifoldu

➝ Acil Destek Manifold Sistemleri, hastanenin oksijen, azot, azot protoksit ve diğer gaz ihtiyacını karşılamak için kullanılır.
➝ Bu sistemlerin tek farkı, kullanılan tüplerin türüdür.
➝ Sistemin bakımı sırasında devreye girebilecek manuel kontrollü bir sistemdir.
➝ Tek regülatörlüdür ve otomatik değiştirici yoktur.
➝ Sistem emniyetli ve kolay bir şekilde çalıştırılabilir.

Yüksek Basınç Regülatörü

➝Yüksek basınç regülatörleri, tüplerden gelen gazın yüksek basıncını, ikinci basınç düşürücü regülatörlerin kontrol edebileceği seviyeye indirir.
➝Hastane kapasitesine göre akış kapasitesi değişkenlik gösterebilir.
➝Maksimum çalışma basıncı 250 bar olup, çıkış basıncı 0-12 bar aralığında ayarlanabilir.
➝Fabrika ayarına göre çıkış basıncı genellikle 7-8 bar arasındadır.

Emniyet Vanası

➝Emniyet vanası, yüksek basınç regülatörlerinden sonra yer alır ve basınç 12-13 bar seviyesine ulaştığında devreye girerek fazla gazı atmosfere tahliye eder.Böylece aşırı basınç durumlarında güvenlik sağlanır.

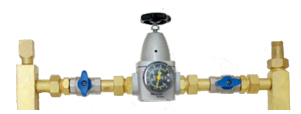

İkinci Basınç Düşürücü

➝Giriş basıncı 7-8 bar seviyesindedir.
➝Çıkış basıncını genellikle 4.2 bar seviyesine düşürür veya cerrahi hava ihtiyaçlarına göre 7 bar olarak ayarlanabilir.
➝Manuel Manifold Sistemlerinde sıklıkla kullanılan bu regülatör, çıkış hat basıncını optimize eder.

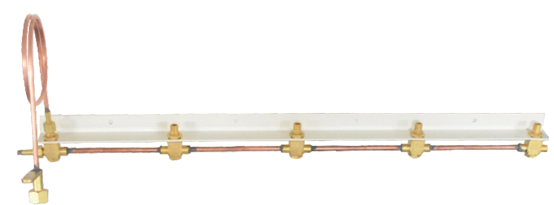

Kollektör Grubu

➝Her bir tüp bağlantısı için sıcak dövme pirinçten kollektörler ve içlerinde gazın tüplere akışını engelleyen çekvalfler bulunur. Bunlar, tij boru ile santral arasındaki bağlantıyı sağlayan kollektörlerdir.
➝ Santraldeki tüp sayısına göre rampa boyutları değişmektedir; 1, 2, 3, 4 ve 5 tüplük olmak üzere 5 rampa çeşidi mevcuttur.

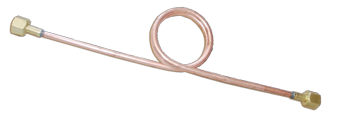

Esnek Bağlantı

➝Rampa - Panel Arası Esnek Bağlantı: Ø8x2 mm medikal tip bakır boru kullanılır.
➝ Rampa-panel arasında bulunur.
➝ Rampa-Rampa Arası Esnek Bağlantı: Ø8x2 mm medikal tip bakır boru kullanılır. Rampa-rampa arasında bulunur.

Tij Boru

➝Tij borular Ø8x2 mm medikal tip bakır borudan imal edilip, her iki ucunda kollektör ve tüp bağlantısına uygun rekorlar vardır.
➝ 250 bar basınç altında test edilirler.

Tüp Tespit Profili

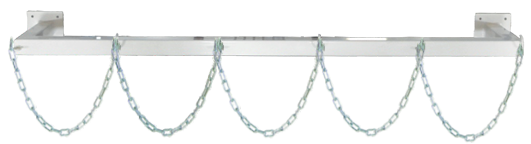

➝Tüp tespit profilleri, tüplerin kollektöre yerleştirilmesi ve tüplere destek olmak amacıyla kullanılır.
